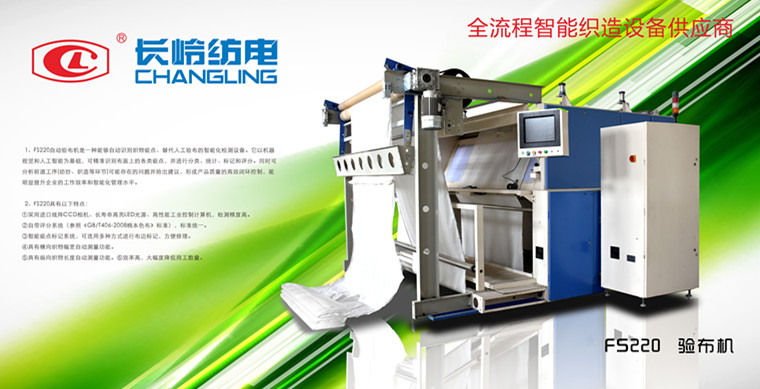

FS220自動驗布機是一種能夠自動識別織物疵點、替代人工驗布的智能化檢測儀器。它以計算機視覺和光電檢測技術為基礎，能夠識別布面上的各類疵點，尤其能夠識別人工難以查找的細小疵點，對檢出的疵點能夠自動標記，方便紡織企業進行布面修理。FS220自動驗布機識別率高、速度快，識別的疵點能夠自動分級，對布面質量作出客觀有效的評價，對保證和提高布匹質量有著積極的意義。

主要特點

1. 采用多組進口線陣CCD相機、長壽命高亮LED光源、高性能工業控制計算機，檢測精度高。

2. 自帶評分系統（參照《GB/T406-2008棉本色布》標準），標準統一。

3. 智能疵點標記系統，可選用噴墨或貼標簽進行布邊標記，方便修理。

4. 具有橫向織物幅寬和縱向織物長度自動測量功能。

5. 具有在線修布和標記后離線修布兩種模式。

6. 效率高，大幅度降低用工數量。

7. 處理系統以Windows為平臺，界面友好，易于操作。

主要性能指標：

1．檢測布匹寬度：≤2.2m

2．檢測布匹種類：白色坯布（含純色布匹）

3．可檢測布匹上的疵點種類：

斷經、斷緯、多緯、松經、稀弄、密路、雜物、拖紗、斷疵、緯縮、油污、三絲、竹節、棉球、孔洞、漿斑等疵點。

4．幅寬測量：自動測量織物幅寬，能夠進行幅寬標記，具有幅寬測量曲線。

5．最小檢測精度：0.13mm×0.13mm

6．檢測速度：15m/min、30m/min 、60m/min、120m/min

7．標記方式：噴墨或貼標簽，自動布邊標記，符合當前人工修織工藝。

8．疵點分類統計，所測疵點分類統計，便于監控前道工序狀況。

9．出布方式（兩種出布方式可選）：

擺布方式：通過擺布裝置將檢測的布匹落入元寶車內，適用于卷布->碼布->修布的工藝流程。

卷布方式：通過卷布裝置將檢測布匹成卷，適用于卷布->修布->卷布的工藝流程。

10．電源： AC380V

氣源： 0.6MPa 150L/min

主要組成：

FS220由布面牽引系統、視覺系統、圖像識別及監控系統、標記系統、控制系統組成。

布面牽引系統對布面進行平整、居中、擴幅、清潔后，添加一定張力使布面平穩運行，視覺系統中LED光源照亮整個布面，多組CCD相機高頻采樣布面圖像，圖像數據經過預處理后送入工業控制計算機，對布面圖像進行處理、分析、理解等，判斷當前布面上是否存在需要修正的疵點。如果存在疵點，則顯示該疵點圖像并下發控制命令，在相應布面位置進行標記。布匹測試完成后，自動停止，可以連接下一布匹繼續進行檢測。
