長嶺YM-1細紗機單錠監控系統是智能紡紗的一個重要環節，其可以對粗紗至細紗工序中的牽伸、加捻過程實施全程在線監控。

1. 主要功能及作用

1.1 增加產量，提升紗線質量

1.1.1 快速發現斷頭，快速接頭，減少空錠，增加產量；

1.1.2 捻度實時監測，即時報警顯示捻度異常錠，提升紗線質量；

1.1.3 及時發現壞錠和排除故障，提高了設備的運轉效率；

1.2 粗紗自停，可減少機械故障，增加設備安全性，降低易耗件開支。

1.3.1 監測到斷頭可即時打斷粗紗，停止喂入，減少粗紗浪費。

1.2.2 由于即時停止粗紗喂入，減少回花，廢棉明顯降低。

1.2.3降低膠輥、皮圈和羅拉的維護：粗紗自停裝置及時停止粗紗喂入，避免了纏繞，降低對膠輥、皮圈、羅拉的損害。

1.2.4 減少清潔次數，增加車間的潔凈度。

1.2.5 減少擋車工及保全工，降低用工成本。

1.3 提高工人勞動效率，減少用工，降低勞動強度

1.3.1 可進一步明確分工，減少無效勞動，提高工作效率。

1.3.2 壞錠自動顯示和報警，可有針對性的對壞錠進行檢查和維修，提高效率。

1.3.3 降低勞動強度的同時還可以提高工人工作效率。

1.4 改善管理

1.4.1相關的在線數據及時準確地提供給各個管理層面，通過因特網或局域網的連接，紡紗的各類數據和信息可通過各種終端顯示，如顯示屏、手機、電腦等，方便各類人員查詢。

1.4.2 簡化的報表發送程序，可及時打印各項報告或發送郵件，簡單、精準。

1.4.3可以方便的將數據導出到其他信息系統：如手機等通訊工具，實現遠程監控。

1.4.4數據統計及時、準確，如產量、斷頭率等指標，系統均自動分析統計，減少人為因素造成的失誤，精確的各項指標自動統計和勞動效率顯示，使管理更加有據可依，考核更精準。

2.功能特點

全面的生產和質量監控

產量 質量監控 斷頭統計

生產效率 在線捻度監控 百錠斷頭

機臺效率 滑溜錠 接頭時間

單錠每班長嶺 落后錠

YM-1細紗機單錠 閑置錠

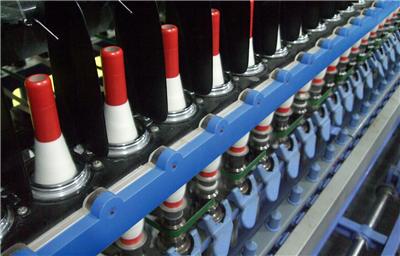

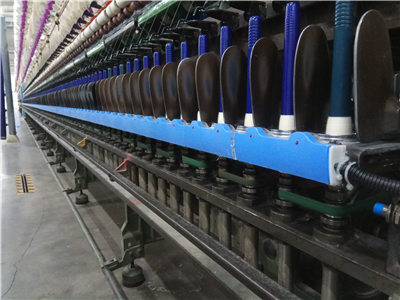

單錠&鋼領板指示燈

·運用LED指示燈，更加容易的發現區分?jǐn)囝^、打滑錠、落后錠和閑置錠。

·瞬間確定紗線斷頭。

·通過指示燈不同閃爍狀態，確定弱捻、強捻。

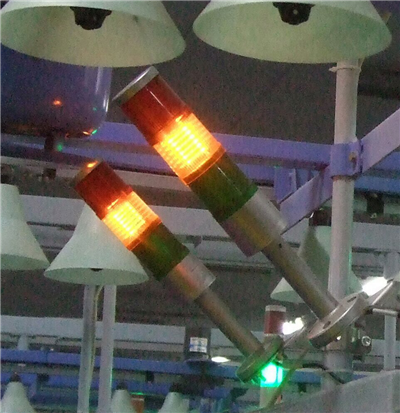

快速區域定位指示

·主機車頭或車尾以安裝有2個三色塔燈，通過不同的顏色指示當前細紗機斷頭情況

·引導操作員快速抵達首要關注的機臺

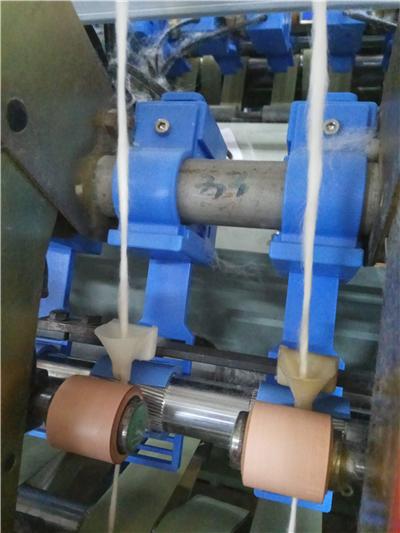

粗紗自停裝置

·當出現斷頭時，自動停止喂粗紗

·大大減少斷頭后的粗紗浪費

·杜絕纖維纏繞羅拉和皮輥，減少配件損耗

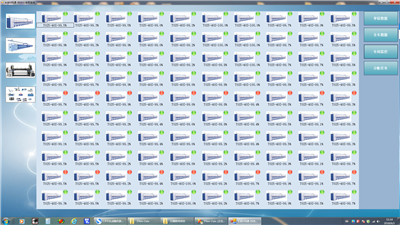

中央信息面板

·大屏幕綜合展現車間所有細紗機信息

·環錠細紗機的擴充及綜合信息，即支數、錠子、主機&主機組等

·用顯眼的顏色凸顯所有超過自定義限值的設定參數

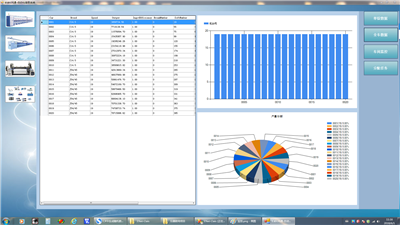

全面的數據分析

·圖表顯示錠子發生問題的持續時間和絡紗長度，對用戶評該錠的紗線品質提供依據

·輔助分析弱捻、強捻及斷頭原因，有利于用戶快速定位問題，提高效率

·可保存長期數據，便于用戶查找對比

維護

·該系統為靜態監測，無需定期維護

·高可靠性的硬件設計，后期維護費用極低

節能增效

·減少萬錠用工數量

·大大減少粗紗損耗

·降低能耗

3. 配置及性能參數

基礎配置： 可選配置：

單錠光電式檢測器 無線基站，通訊方式為wifi

粗紗自停裝置 獨立顯示器

LED顯示屏 巡視小車

斷頭及落紗顯示信號燈 廠房LED照明指示系統

關鍵技術： 輸出數據：

捻度實時監測 斷頭率，斷頭分類，接頭時間

落后及打滑錠檢測 產量，生產效率

不良錠原因分析 停機，停機歷史記錄和概要

指示燈： 圖形報告

弱捻錠

強捻錠

正常斷頭

閑置空錠

打滑錠

落后錠

環境要求：

供電電壓：220V±20V，（50～60）Hz

整機功耗：150W

工作環境：溫度≤45℃，濕度≤85%RH

細紗機（錠距70mm，￠30mm彈簧搖架）

適配主機錠數：6n錠，4≤n≤300

檢測轉速誤差：≤0.5%

適用錠速：3000r/min(50Hz)～30000r/min(500Hz)

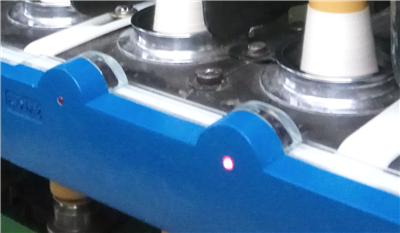

4.長嶺YM-1光電式傳感器的特點

4.1檢測距離大，不影響工人操作；

4.2檢測過程對紗線質量無影響。

4.3優化的工作模式設計，可使光電系統的工作壽命提升一倍以上，完全可以媲美電磁式傳感器；

4.4流線型外罩設計，傳感器附近不易積灰。

5.長嶺YM-1成本預算

長嶺YM-1細紗機單錠監控系統由檢測系統、夾持系統、網絡系統三部分組成，其中檢測和夾持系統單錠合并報價約為55元/錠，聯網系統為20000元/套（含局域網搭建、大屏幕液晶顯示器等），對于裝備20臺以上的用戶可以免費。

6.長嶺YM-1安裝流程

6.1 對于有安裝意向的用戶，詳細了解其細紗機保有量、機型和落紗方式（是否有落紗小車，如果有，了解其型號）

6.2通知設計人員去現場測繪；

6.3測繪完成后，設計出設計方案。

6.4根據方案，與用戶簽訂采購協議；

6.5公司根據采購協議，及時向用戶提供合格產品；

6.6 現場施工，驗收，提交用戶使用。
