技術交流

CA082噴氣織機的應用體會

發布時間: 2012-07-26 來源: 作者:
    2009年10月至2010年10月陜西長嶺紡織機電科技有限公司生產的9臺CA082-190-2C-ZC4-E型噴氣織機在我公司進行了用戶試驗,在生產試驗期間,我公司與長嶺紡電的工程技術人員對該機型的性能特點、工藝性及品種適應性進行了生產運行測試,從輕薄到厚重先后在該機型上生產了高支粘膠、精梳純棉、滌粘嗶嘰等織物品種,該機型有較廣泛的品種適應性,并且運行穩定,我公司于2010年11月安裝了18臺CA082-190-2C-ZC4-E型噴氣織機。
1  CA082噴氣織機的設計特點
1.1  機械設計特點
1.1.1  穩定節能的引緯系統
    采用主噴嘴+輔助噴嘴+異形筘配合的引緯方式,由CPU對高頻電磁閥發出開、關指令,實現了對噴嘴噴射定時的精確控制。
    主噴嘴由固定主噴嘴和擺動主噴嘴組成,將緯紗用較低氣壓進行加速,可防止對緯紗的損傷,電磁閥安裝在輔氣包(前上撐檔)上,離輔助噴嘴距離近,可以精確細密地控制噴射時間,確保緯紗的飛行穩定,既縮短了氣路又減少了用氣量;主噴嘴、高頻電磁閥、止紗銷全部采用了進口產品,運行平穩、耐用、可靠性高。
1.1.2  精確的送經與卷取機構
    送經和卷取機構采用由伺服電機控制的蝸輪蝸桿減速機構,機構穩定可靠,傳動比大。再配可調靈敏的張力架系統,送經均勻、精確可靠,可有效防止開車橫檔的出現,提高布面質量。送經張力的檢測精度可達到1kg,卷取控制精度可達到0.01緯。電子卷取和電子送經控制補償算法成熟防止停車檔功能全面,產品適應性強。
1.1.3  性能優越的打緯機構
    采用優化設計的雙側短牽手四連桿打緯機構,使用中當牽手運行至后死心時,增加了相對靜止時間,保證了相對較長的引緯時間,便于緯向工藝的設定,緯向工藝性較好;同時,配備了鑄鐵平衡塊,動平衡性能好,打緯震動小,利于平穩運行。
1.1.4  豐富多樣的開口裝置
    可采用消極式凸輪開口、積極式凸輪開口、多臂開口和提花開口。
    采用消極式凸輪開口機構時,開口循環采用4∶1消極式凸輪,兩側彈簧回綜。4∶1循環凸輪大半徑過渡到小半徑接觸面較長,在高速運動中,凸輪與開口臂轉子之間有較大的緩沖,減少因回綜彈力的變化使開口臂轉子對凸輪造成沖擊磨損。CA082織機在運行期間開口部分運行平穩、可靠性較高,對凸輪精度要求相對較低,開口臂轉子磨損少。
1.1.5  完善的防止停車痕系統
    選用帶超啟動力矩(Δ-γ升壓啟動)的三相異步電機,使織機在啟動瞬間獲得較大的力矩,避免開車稀檔的產生;通過對電子送經伺服電機正反沖運動量的調節來避免停車痕的產生;增加空打緯功能,消除對于通過“反沖”功能不能彌補的稀路和單側稀路;增加60度啟動功能,通過倒轉打緯次數比標準啟動時減少一次的方法,減輕枕形檔織疵;增加織口控制,通過控制停車時的織口位置消除開車稀密檔。
1.2  電氣設計特點
1.2.1  PZK-500噴氣織機電控箱具備織機運行控制、引緯控制、電子送經、電子卷取、電子儲緯、光電探緯、自動對梭口、空打緯啟動、織機停車自動控制等功能。各項功能具有獨立的集成電路板控制,便于檢修。出廠前都經過老練處理,控制系統可靠、穩定,故障少。
1.2.2  采用ARM控制TFT帶觸摸功能的彩色液晶模塊,10.4英寸屏幕作為人機(用戶)交互界面。引緯參數自動設定、自動補償。可實現與主機遠程控制,參數設定簡單、明了,故障履歷可跟蹤織機運行過程中的故障,方便操縱。
1.2.3  送經控制軟件的開發結合了津田駒ZA209i和ZAX-N的優點,操作軟件中的正、逆轉量調節范圍較寬,產品適應性穩定可靠,使解決開車橫檔的手段更為方便、準確、快捷。
2  生產運行測試

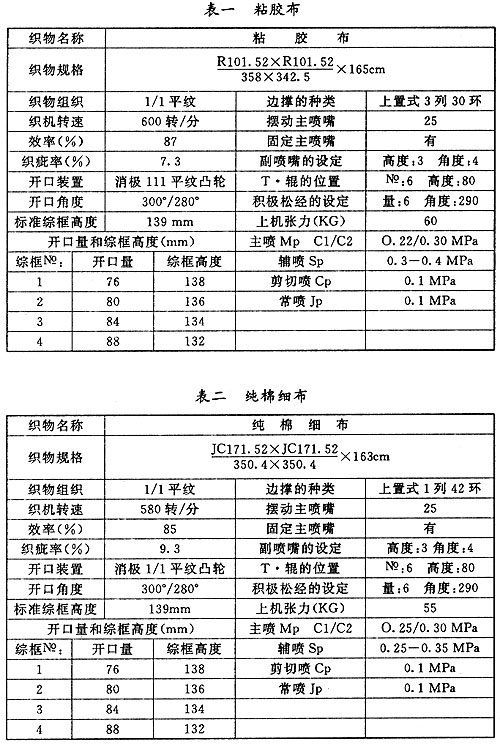

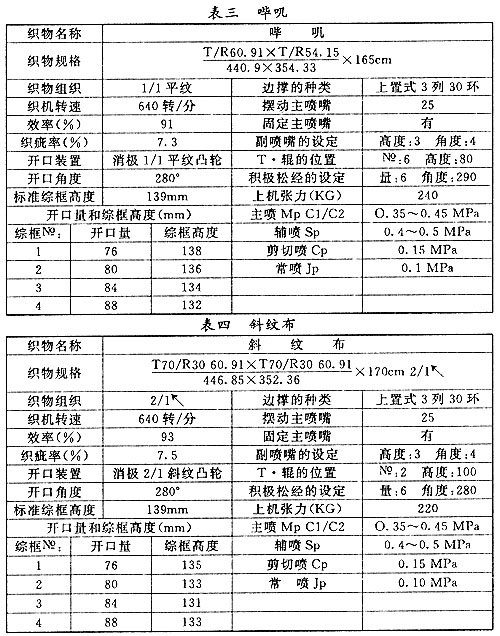

    在CA082噴氣織機生產運行中,試驗織造了多個品種,現列出組織測試的4個織物品種,附織物品種及簡明織造工藝:
3  生產建議
    CA082-190型噴氣織機經過12個多月的運轉測試,總體水平能滿足我公司的日常生產和產品開發需要。望長嶺紡電的工程技術人員根據紡織企業的要求和應用實際,充分發揮機電一體化的優勢,進一步增強織機可靠性,使CA082噴氣織機的性能、質量更加完善,早日大批量推向市場。
