1  引言
    電容式條干均勻度測試儀，是上世紀八十年代后發(fā)展起來的紗線檢驗的電子儀器，具有精度高，穩(wěn)定性強的特點。它既出具紗線條干質量變異系數CVm值、細節(jié)、粗節(jié)、棉結，同時還出具相對線密度及其變異系數。因此，探討用條干均勻度測試儀測得的相對線密度變異系數CVAF考核與控制紗線的長片段不勻具有重要的意義。  充分利用檢驗儀器的各項功能，一機多用，既降低了檢驗成本，又提高了檢驗效率，降低紗線長片段測量不確定度，提高了檢驗質量。

2  百米重量變異系數表征紗線長片段不勻的局限性
    紗線條干不勻在織物組織上表現為包括長片段不勻、短片段不勻、細節(jié)、粗節(jié)等。長片段不勻主要產生于并條、粗紗工序，明顯的長片段不勻在布面上表現為席紋狀、橫影等，嚴重影響布面外觀質量。因此，國家及行業(yè)相關紗線標準均用百米重量變異系數考核、控制紗線的長片段不勻。  百米重量變異系數的試驗方法為切斷稱重法。用等長度的紗線重量的離散性，來反映一批紗線的長片段不勻。紗線條干不勻有兩種情況，即紗線質量（線密度）不勻和紗線外觀（直徑）不勻。而事實上，紗線的不同片段因捻度不勻即緊捻或弱捻導致紗線內纖維的密度不同，會形成等質量紗線片段外觀粗細不一定相等，外觀粗細相同的紗線片段質量不一定相等，因而兩質量相同的紗線片段也可能形成布面條干不勻，兩質量不等的紗線片段不一定形成布面條干不勻。
    通常我們所考核的條干不勻，都是由于紗線線密度不勻引起的條干不勻。切斷稱重法和電容檢測法都是基于檢測由紗線線密度不勻引起的條干不勻。兩者有著共同之處，都是檢測紗線的線密度。但也有不同的地方，切斷稱重法檢測出百米紗線的重量，換算成千米即為tex，它可顯示出本批被測紗線的支數與工藝設定支數之間的差異。電容式條干均勻度測試儀檢測出的是紗樣的相對支數，單位是百分數，它可顯示出本批被測紗線之間的支數差異，但無法明確與工藝設定支數之間的差異。
    盡管兩者反映的支數差異不同，一個是絕對支數，另一個是相對支數。但是反映絕對支數離散性的百米質量變異系數和反映相對支數離散性的相對線密度變異系數，這兩者之間有著相同之處，即都是反映出試樣間的線密度不勻的離散性。

3  應用電容式條干均勻度測試儀反映紗線長片段不勻
3.1  檢測原理：電容式條干均勻度測試儀的檢測原理是:紗條以一定速度通過極板電容器時，電容量隨紗線中的纖維量的多少或質量變化作正比例變化，電容極度板中帶有試樣時，可將電容器近似看作是一個多層介質(空氣與紗條)串聯(lián)的平板電容器，當紗條經過電容極板時，所產生的電容量與紗線中的纖維量成正比。
    由此我們可以看出，紗線通過電容式條干儀檢驗時，紗線中的纖維數量和質量與電容量成正比例變化，在溫濕度條件基本穩(wěn)定的情況下，紗線某一片段的纖維量的變化也基本等效于某一紗線片段線密度的變化。 因此紗線長片段不勻也可以通過電容式條干儀的相對線密度變異系數CV AF反映紗線的長片段不勻。
3.2  通過一組試驗進行百米重量變異系數與相對線密度變異系數CV AF反映長片段不勻的結果對比。
3.2.1  試驗儀器
    YG135G條干均勻度測試儀    長嶺紡織機電科技有限公司
    EL-200S電子天平           北京嘉麓野儀器設備有限公司
3.2.2  溫濕度
    采用南京博森科技有限公司二次回風及水噴淋機組：
    溫度:20℃±1.0℃    濕度:65±2%RH
3.2.3  試驗計劃
    因YG135G每批最多試驗次數為24次，所以本試驗從現在紡制的常用線密度的樣品中各選取3個管紗，每個管紗做8次，選取測試速度為200m/min，試驗時間為30秒。實測試樣長度為100米。
    每次試驗在儀器調整均值、正式檢測后零秒起，在牽引羅拉處切斷紗線；每次試驗結束后在電容極度板下切斷，再在其首端切去從電容極板到牽引羅拉處的紗線，這樣從每次條干均勻度測試儀試驗中得到長度100米的紗線。條干均勻度檢驗完畢后，再用切下的各縷紗線在天平稱重計算百米重量變異系數。
3.2.4  試驗結果見表1

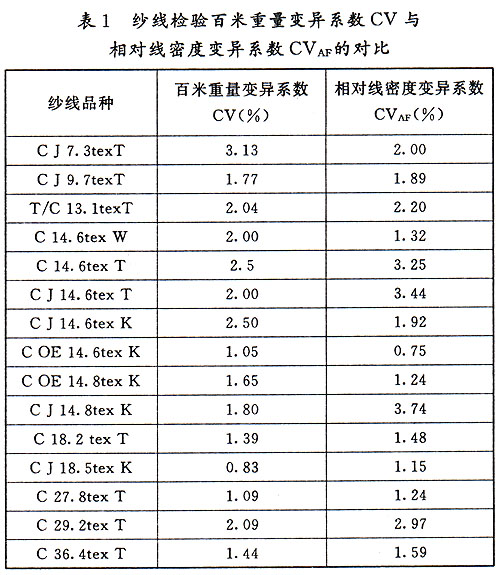

    表1為紗線檢驗百米重量變異系數CV與相對線密度變異系數CV AF的對比。
3.3  結論
    作為反映長片段不勻的不同檢測方式，其檢測原理不同，其結果就會有所不同。百米重量變異系數反映的是紗線重量不勻，而相對線密度變異系數CV AF反映質量不勻，因此，其檢驗結果并不完全線性相關。從上表可以看出，同一樣品做出的百米重量變異系數CV與相對線密度變異系數CV AF結果是不同的，但兩者都是反映了紗線長片段的不勻，原理不同，所以其長片段不勻的結果也不盡相同。除個別情況外，兩者所反映的條干不勻的趨勢是基本一致的。

4  建議
4.1  引用條干均勻度測試儀反映紗線長片段，無須再搖取縷紗（檢驗紗線的百米重量偏差，可搖取少量管紗試驗）、每縷稱重、計算變異系數等工作，通過做條干均勻度CVm值同時出具的相對線密度變異系數CV AF，反映紗線質量方面的長片段不勻，充分發(fā)揮電子檢驗儀器的各項性能，減少了試驗環(huán)節(jié)，又提高了工作效率，并由此減少測試不確定度。
4.2  基于反映長片段不勻檢驗所需要的的代表性，相對線密度變異系數CV AF試驗次數僅能做24次，是不能滿足需要的。電容式條均勻度儀所得的電容量反映的紗線條干不勻，與其它方式所得的各片段質量不勻有所不同，它與紗線質量不勻密切相關。

    因此作為條干均勻度測試儀生產廠，應對最大試驗次數進行修改，以適應用相對線密度變異系數CVAF表征紗線長片段不勻的需要。
